CBF Çubuk Sürücü Sistemi
Günümüz bilgi çağında firma ile müşteri arasındaki bilgi akışını artırmak, teknolojik gelişmeleri müşteri ihtiyaç ve beklentilerini maksimum düzeyde karşılamak en önemli düsturumuzdur.
Cbf Çubuk Sürücü'nün
Avantajları
Talaşlı imalatta kullanılan CNC torna tezgahlarının vazgeçilmez unsuru olan çubuk sürücüler ise seri imalatı kolaylaştırmakta, kısa sürede adetli işlerin zaman ve işgücü kaybına uğramaksızın bitirilmesini sağlamaktadır. 3 metrelik çubukların testerelerde kesilmesi yerine tek bir parça fire ile komple işleyerek malzeme kaybı azaltılmaktadır. Mevcut personelin daha verimli kullanılması sayesinde üretimin daha verimli bir şekilde gerçekleştirilmesi sağlanmaktadır.
Ancak günümüzde kullanılan CNC torna çubuk sürücülerin kullanımı sırasında bir takım dezavantajlar ile karşılaşılmaktadır. Şöyle ki; günümüzde kullanılan çubuk sürücüler oldukça fazla yer kaplamaktadır. Boyutları 5 metreye ulaşabilen ve kimi zaman bağlandığı CNC torna tezgahının iki katından bile fazla yer kaplayan çubuk sürücüler, kullanıldığı işletmelerde büyük alanların işgal edilmesine sebebiyet vermektedir. CNC torna tezgahı ve çubuk sürücünün çevresinde uygun çalışma koşullarının sağlanabilmesi için bırakılması gereken boş alanlar da hesaplandığında üretim alanı oldukça verimsiz bir şekilde kullanılmaktadır.
CBF Sisteminin
Parçaları Ve Kısımları
- Gövde
- Kapak

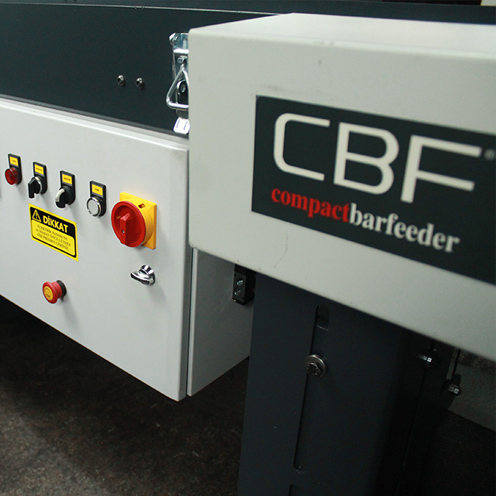

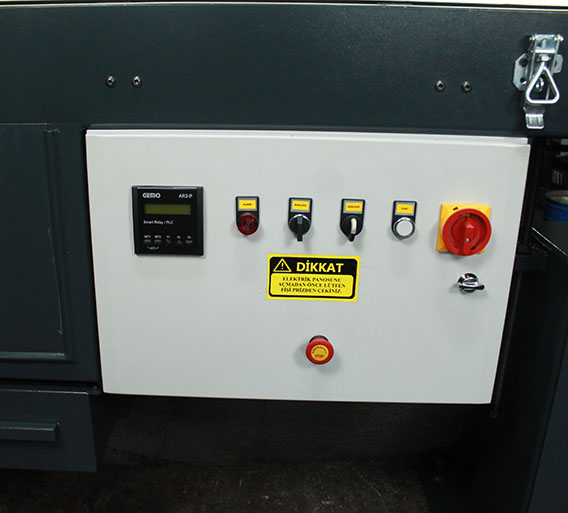

- Kontrol paneli

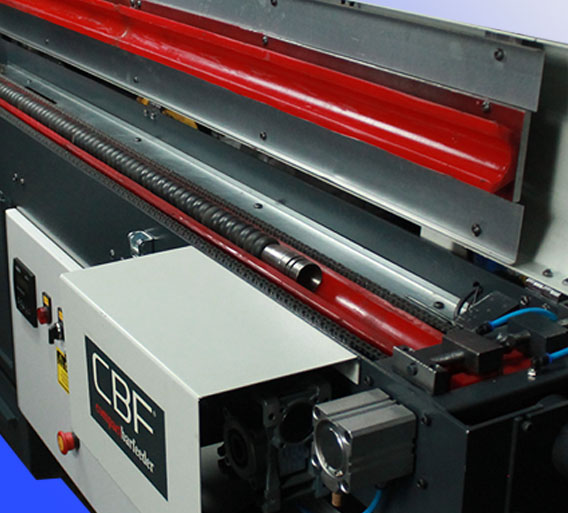

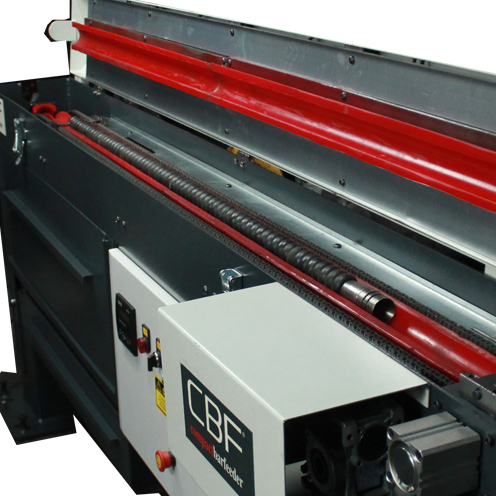

- Zincir mekanizması
- Çubuk yatağı
- Ürün çıkış haznesi
- Çift yönlü redüktörlü motor
- Sarsıntı önleyici yataklama sistemi

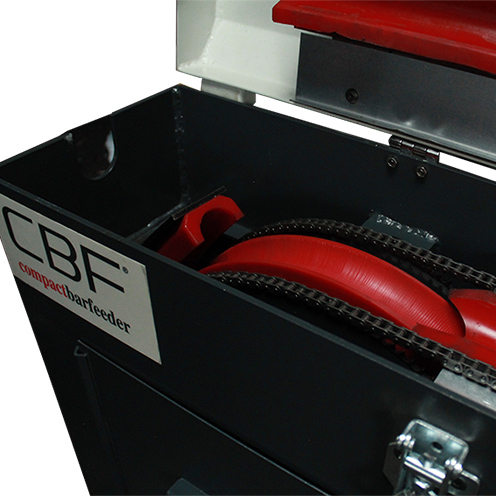

- İtici tırtıl
- Zincir
- İtici tırtıl kasnağı
- Çark
- Kapak yayı
- Pim
- Yatak
CBF Çubuk Sürücünün
Teknik Özellikleri
| Makine Boyu: | 2.40 Mt. |
| Çubuk işleme Boyu: | 3 Mt. |
| Çubuk işleme Kapasitesi: | Max ø52 |
| Kullanılan Yağ: | Hidrolik Yağ |
| İtici Motor: | 380 V./50 Hz. 0,18 Kw |
| Redüktör: | Rapid 1/50 E40 |
| Yağ Pompası: | 2850 Rpm. /0,5 Hp. /220V |
CBF ÇUBUK SÜRÜCÜLERİN
Kazanımları
Günümüzde kullanılan CNC torna çubuk sürücüler hidrolik, zincirli ve servo motorlu olmak üzere farklı tahrik sistemlerine sahip olabilmektedir. Ancak söz konusu ürünlerin hepsi çalışma esnasında sarsıntılı ve gürültü çalışmakta ve bazı kısımlarından yağ kaçakları meydana gelmektedir. Sarsıntılı ve gürültülü çalışma ile yağ kaçakları nedeniyle üretim alanında çalışma şartları olumsuz yönde etkilenmekte ve çevre kirliliği oluşmaktadır. Yağ sarfiyatının fazla olması işletme maliyetlerinin de yükselmesine sebep olmakta ve üretim alanında biriken yağların temizlenmesi nedeniyle personele ek yük binmektedir.
- CBF ÇUBUK SÜRÜCÜ SİSTEMLERİ yukarıda bahsedilen dezavantajların üstesinden gelebilen Cnc torna çubuk sürücü sistemidir. Boyutların küçük olması üretim alanının daha verimli bir şekilde kullanılmasını mümkün kılmakta ve böylece yer gereksinimi azalmaktadır.
- CBF ÇUBUK SÜRÜCÜ SİSTEMİ sürücünün yaklaşık 240 cm olan uzunluğu sayesinde azalan yer gereksinimi, işletmelerde kapasite artırımının önünü açmakta, işyerleri için satın alma ve kiralama maliyetlerinin büyük oranda azalmasını sağlamakta ve böylece işletme giderlerinin düşürülmesine katkı sağlamaktadır.
- CBF ÇUBUK SÜRÜCÜ SİSTEMİ'nin en önemli kısımlarından birisi de ön kısmında yer alan sarsıntı önleyici yataklama sistemidir. 4 pimle muhafaza edilen ve çift yönlü pistonla tahrik edilen sarsıntı önleyici yataklama sistemi iş parçası çubuğun sıkı bir şekilde tutulmasını sağlamakta ve böylece çalışma sırasında oluşabilecek sarsıntılar engellenmektedir. Sarsıntının engellenmesi oluşan gürültünün büyük oranda azalmasını sağlamakta ve daha elverişli çalışma şartları elde edilmektedir. Sarsıntının azalması sayesinde çubuk sürücü ünitenin zarar görmesi engellenmekte ve böylece tamir-bakım giderleri azalmaktadır.
- CBF ÇUBUK SÜRÜCÜ SİSTEMİ’nin sağladığı avantajlardan birisi de yağ kaçaklarının büyük oranda ortadan kaldırılmasıdır. Yağ sızıntılarına sebep olabilecek bütün kısımları sızdırmazlık malzemeleri ile izole edilmiştir. Aynı zamanda yağ sızması yaşanabilecek tüm noktalar yağ seviyesinden ve yağ geçiş güzergahlarından mümkün olduğunca uzakta konumlandırılmıştır. Yapılan iyileştirmeler neticesinde yağ kaçakları büyük ortanda ortadan kaldırılmış ve böylece yağ sarfiyatı azaltılmıştır. Yağ kaçakları nedeniyle üretim alanına yağ sızması olmadığından daha temiz çalışma şartları sağlanmakta ve temizlik işlemleri için ek iş gücü gereksinimine gerek kalmamaktadır.
